EKG-Papier zur Aufzeichnung der Herzaktivität – Für eine präzise Diagnostik
EKG-Papier ist ein wichtiger Bestandteil in der Elektrokardiografie, es dient einer präzisen Auswertung und Diagnose der Herzaktivität. Dabei handelt es sich um spezielles Millimeterpapier mit einer Rasterung, auf dem die elektrischen Impulse des Herzens in Form von Kurven dargestellt werden. Die Auswertung dieser Kurven gibt Aufschluss über den medizinischen Gesundheitszustand des Herzens und kann dabei helfen, Herzkrankheiten frühzeitig zu erkennen und zu behandeln.
Bei medplus können Sie verschiedene Ausführungen EKG-Papier kaufen, unter anderem gefaltetes oder auf einer Rolle angelegtes Registrierpapier. Es ist in mehreren Größen und für unterschiedliche EKG-Geräte wie für das Schiller Cardiovit AT 3 erhältlich.

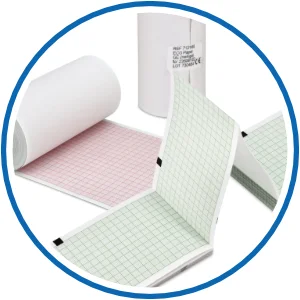

EKG-Papier – Verschiedene Arten
EKG-Registrierpapier gibt es in verschiedenen Ausführungen, die je nach Hersteller variieren. So sind sie als Rollen oder Faltlagen für die EKG-Aufzeichnung erhältlich. Darüber hinaus kann EKG-Papier unterschiedliche Breiten haben.
EKG-Papier Rollen
Die EKG-Thermopapier Rolle wird verwendet, um kontinuierliche EKG-Aufzeichnungen über einen längeren Zeitraum zu erstellen. Das Papier ist perforationslos, sodass es an der Abrisskante des Druckers ohne Probleme abgetrennt werden kann. Aufgrund der Papierlänge von beispielsweise 20 oder 30 m kann bis zu 24 Stunden aufgezeichnet werden. Das 3-Kanal-EKG benötigt Rollenpapier zur Aufzeichnung. EKG-Papier Rollen gibt es mit unterschiedlichen Breiten unter anderem 151 mm, 215 mm oder 300 mm.
EKG-Papier in Faltlagen
Die Verwendung von EKG-Papier in Faltlagen wird vor allem zur Herzmessung mit 6-Kanal EKG-Geräten verwendet. Dank der regelmäßigen Perforationen des Thermopapiers lassen sich die einzelnen Lagen mühelos und exakt abtrennen. Es gibt sie in verschiedenen Größen beispielsweise mit 210 x 295 mm, 110 x 140 mm oder 210 x 140 mm. Die klaren Rasterdrucke sowie prägnanten Zeit- und Datumsangaben erleichtern die Auswertung. Gefaltetes EKG-Papier ist zudem mit unterschiedlicher Blattanzahl z. B. 100, 240, 190 oder 310 Blatt erhältlich. Bei medplus können Sie unter anderem das Schiller EKG Papier mit 100 Blatt günstig kaufen. Es ist perforiert und eignet sich für das EKG Cardiovit AT-102 von Schiller.
EKG-Papier Zubehör
Für eine einfachere Interpretation und Auswertung der Wellenlinien auf dem EKG-Papier kann ein spezielles Hilfsmittel verwendet werden: das EKG-Lineal. Dieses unterstützt bei einer präzisen Analyse des Herzrhythmus und erleichtert somit die Diagnosestellung. Mit Hilfe des Lineals lassen sich Abstände zwischen den verschiedenen Kurvenabschnitten exakt messen, was wiederum zu einem schnelleren Verständnis führt. Mithilfe eines EKG-Lineals wie dem von KaWe, können Sie die verschiedenen Parameter des EKGs wie Herzfrequenz, Rhythmus, P-Wellen-Dauer und QRS-Komplex-Dauer messen und leichter interpretieren.
EKG-Papier günstig kaufen bei medplus
In unserem medplus Onlineshop finden Sie hochwertiges EKG-Papier in verschiedenen Ausführungen. In dieser Kategorie stellen wir Ihnen bewährtes Registrierpapier von renommierten Marken wie Schiller, Diagramm-Halbach oder GE Medical vor. Haben Sie Fragen oder wünschen weitere Informationen zu diesen Produkten, können Sie sich jederzeit telefonisch unter 035201 / 817-210 oder per Mail an service@medplus.de an uns wenden.
FAQ – Häufig gestellte Fragen

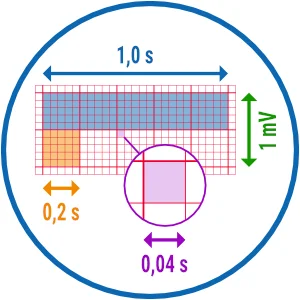

Wie funktioniert EKG-Papier und was bedeuten die Quadrate?
Das Registrierpapier, auch Thermopapier, besteht aus einem dünnen, glatten Blatt Papier mit einer speziellen Beschichtung auf der Oberfläche. Diese Beschichtung enthält leitfähige Materialien wie Silber- und Chlorid-Ionen, sie ermöglichen die elektrischen Impulse des Herzens während des EKGs aufzuzeichnen. Das EKG-Papier ist dabei in kleine Quadrate unterteilt, die als “Gitter oder Raster” bezeichnet werden. Jedes Quadrat repräsentiert einen bestimmten Zeitraum und Spannung. Auf das Papier werden die elektrischen Signale des Herzens in Form von Kurven gedruckt.
Gibt es bei der Lagerung des EKG-Papiers etwas zu beachten?
Bei der Lagerung von Auswertungsbögen ist darauf zu achten, dass sie vor übermäßiger Hitze und Feuchtigkeit geschützt sind und auch keiner direkten Sonneneinstrahlung ausgesetzt werden. Thermopapier kann aufgrund dieser Einflüsse an Drucksubstanz verlieren und die EKG-Kurve lässt sich möglicherweise nicht mehr klar lesen.
Wie schnell druckt das EKG-Papier?
Die Aufzeichnungsgeschwindigkeit des EKGs auf dem Papier wird als Ableitgeschwindigkeit bezeichnet. Diese ist abhängig vom Papiervorschub und wird in mm/s angegeben, wobei sie am EKG-Gerät einstellbar ist. In Deutschland beträgt die übliche Ableitgeschwindigkeit 50 mm/s, während man sich in den USA meist für eine Geschwindigkeit von 25 mm/s entscheidet. (Dabei entsprechen bei 50 mm/s, 1 cm auf Standard-EKG-Papier 0,2 s bzw. 200 ms. Die Dauer der Eichzacke beträgt in diesem Fall 5 mm. Eine Schreibgeschwindigkeit von 25 mm/s entspricht einem gedruckten cm auf dem EKG-Papier. Hierbei beträgt die Dauer der Eichzacke 2,5 mm. Eine zu kleine Ableitgeschwindigkeit erschwert jedoch die Auswertung der Daten aus dem Elektrokardiogramm erheblich.
